2014年09月18日
ピトー管_ベルヌーイの定理の応用
次のベルヌーイの定理の応用として「ピトー管」を考えます。これは主に飛行機に付いていて速度を測定するものと記憶しています。子供のころに飛行機のプラモデルをよく作ったので、何となく知っていました。●ゼロ戦を見てきましたからゼロ戦では左主翼に付いていることが分かりますが、一般にはピトー管に虫を見ると色々な所に付いているようです。
さて、これもYouTubeにあって
ベルヌーイの定理の応用―ピトー管
これを見て理解しても良いのですが、一応勉強することにします。

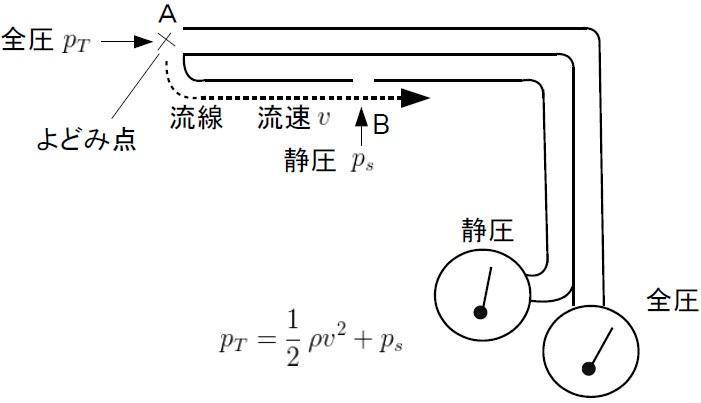

まずいつものとおりモデル図を示します。
ピトー管は先が詰まっているので、Ａ点での流体の速度はゼロです。そういう速度がゼロの点をよどみ点と呼びます。
流線Ａ→Ｂの上でベルヌーイの定理を考えますが、Ａ点とＢ点の高さ z は同じなので、
ここから、
}{\rho}}=\sqrt{\frac{2\left(p_{T}-p_{s}\right)}{\rho}} "v=\sqrt{\frac{2\left(p_{A}-p_{B}\right)}{\rho}}=\sqrt{\frac{2\left(p_{T}-p_{s}\right)}{\rho}}")
と流速を知ることが出来ます。
今日はこの辺で。。
さて、これもYouTubeにあって
ベルヌーイの定理の応用―ピトー管
これを見て理解しても良いのですが、一応勉強することにします。
まずいつものとおりモデル図を示します。
ピトー管は先が詰まっているので、Ａ点での流体の速度はゼロです。そういう速度がゼロの点をよどみ点と呼びます。
流線Ａ→Ｂの上でベルヌーイの定理を考えますが、Ａ点とＢ点の高さ z は同じなので、
ここから、
と流速を知ることが出来ます。
今日はこの辺で。。
